３６０°ビュー・モニター（シースルービュー）で見える範囲を知ろう

出庫・駐車するときや狭い道・T字路を通るとき、

「このまま車を動かして大丈夫？」と思ったことはございませんか？

その際に、安心安全な環境をサポートする機能として、

お客様のお車に搭載されている「３６０°ビュー・モニター（シースルービュー）」が活躍します！

３６０°ビュー・モニター（シースルービュー）とは？

対象車両や物を検知して知らせる警報音とともに、低速走行時や駐停車時に、

目では直接確認しづらいエリアの安全確認をサポートする機能です。

今回は、基本的な使い方に加え、この「直接確認しづらいエリア」のどこまで見えるのか？を対象物の場所ごとに検証しました！

「３６０°ビュー・モニター（シースルービュー）」の各ビューごとの見える範囲や利点を知っていただくことで、

車両を動かすときに、どこを目視すればいいのかも分かるようになり、より心に余裕をもって運転できます。

1

３６０°ビュー・モニター（シースルービュー）の使い方

使い方をQ&A形式でお伝えします！

A.位置づけとしては、３６０°ビュー・モニターの中のひとつとして、フロントとリアそれぞれのシースルービューの表示があります。

CX-60では、大型な車体ゆえに、不安となる狭い場所での車両操作でも、周囲の状況をしっかり確認できるよう「シースルービュー」を初採用しました。

各カメラで撮影した映像を組み合わせて車両が透過したかのように見えるシースルービュー。３６０°ビュー・モニターと比較した進化点をまとめました。

■３６０°ビュー・モニターから進化した点

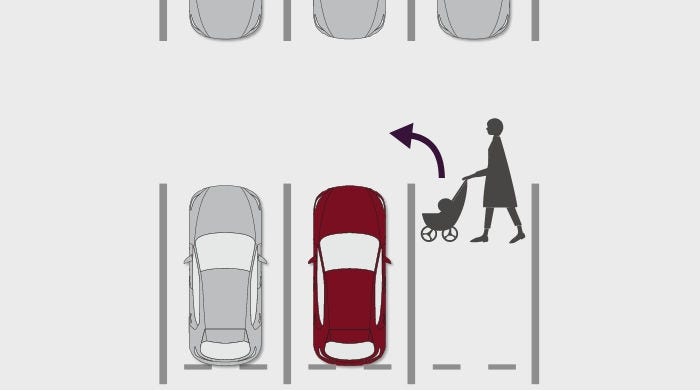

● 出庫・狭い道にて：従来死角だった対象物が早く把握できる

フロントビュー

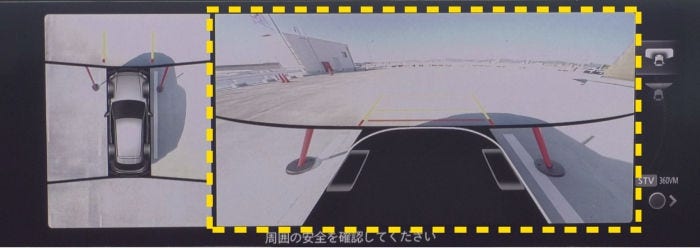

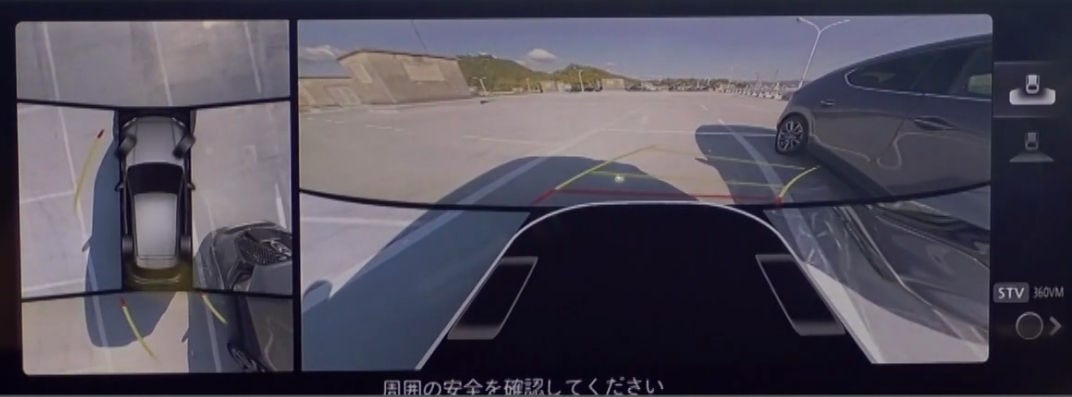

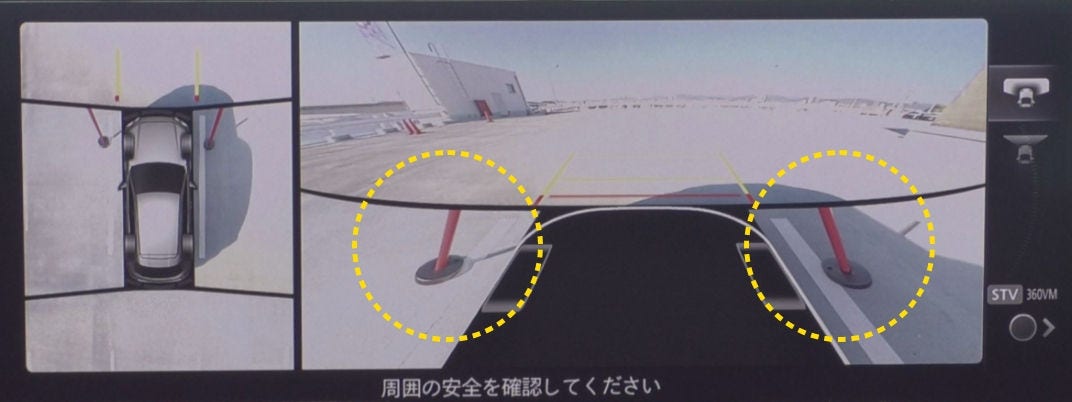

フロントシースルービュー

進行方向とサイド同時に確認できるので、対象を早く見つけられます。

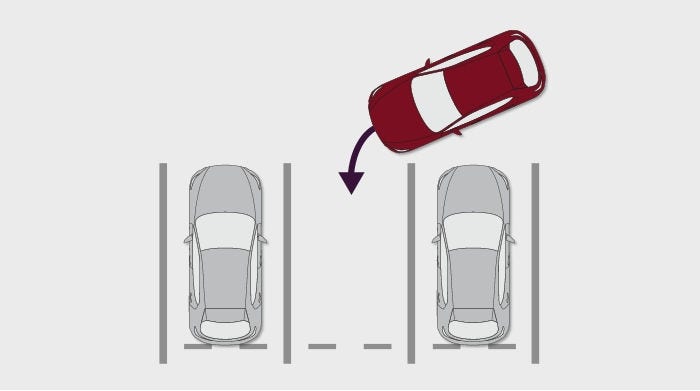

● 後退駐車にて：自車が向いている方向を把握しやすい

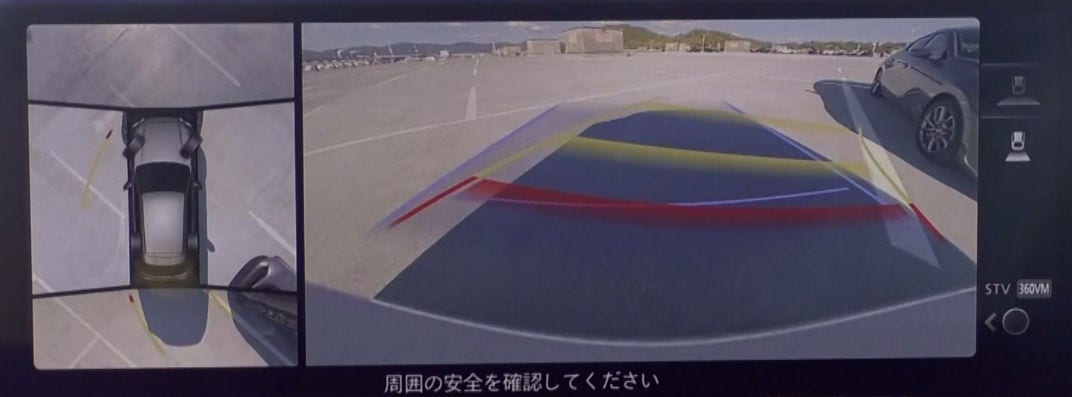

リアビュー

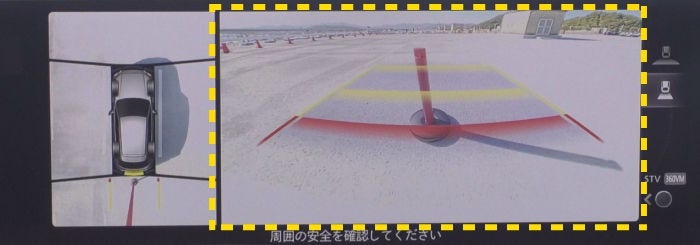

リアシースルービュー

タイヤの横の部分も確認できるので、駐車スペースに対して、車をどう動かしているのか向きを把握しやすく、駐車軌跡をイメージしやすくなります。

シースルービューは

◎ 今までぶつからないか気になっていた部分の見える範囲が広がった

◎ 車幅間隔・自車の向きが把握しやすい

◎ ミラー・目視で確認すべきポイントが絞れる

”大丈夫”の積み重ねでゆとりをもって操作ができます！

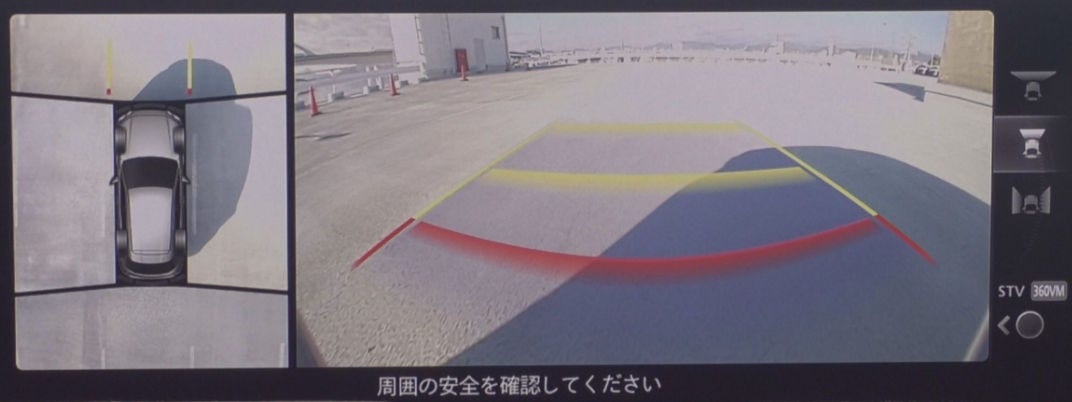

A.車両には、4つのカメラが搭載されており、映し方は、計8種類あります。

画面表示は、一部車種によって異なる場合がございます。

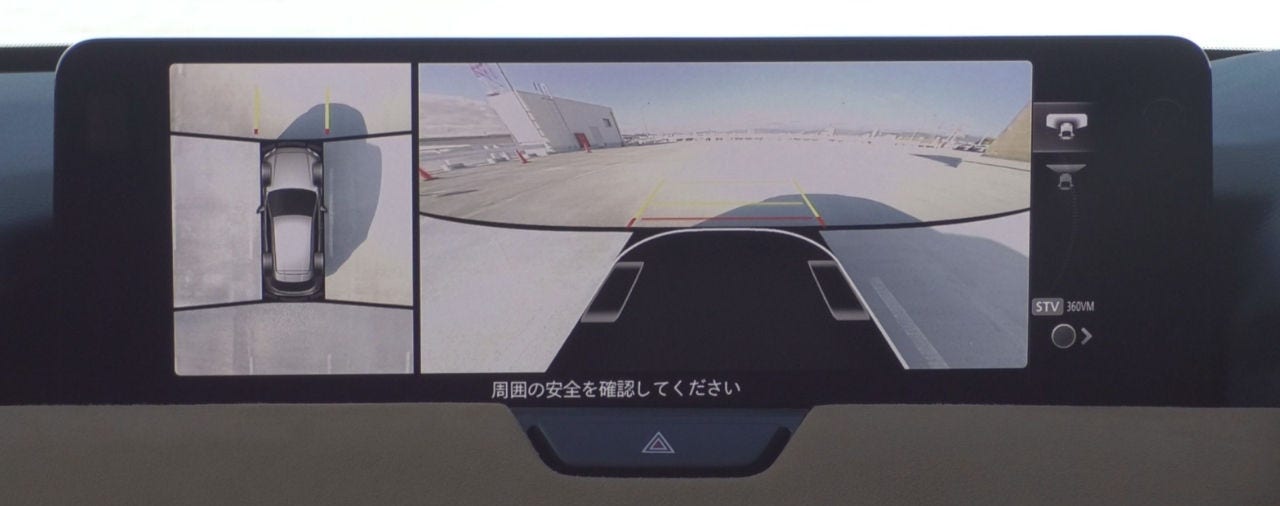

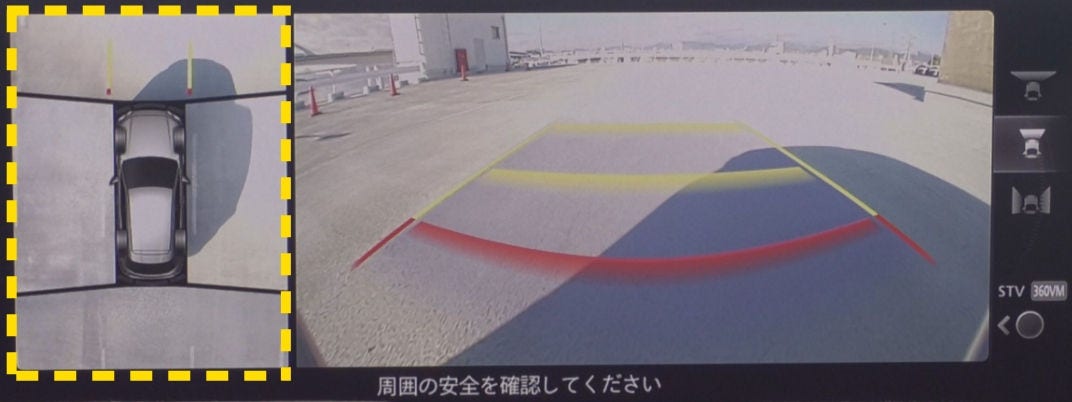

トップビュー

車両を真上から見たかのようなイメージ映像を表示。

サイドビュー以外を表示させた場合に補助画面として左側に表示されます。
→前進時や後退時における車両周辺の確認を補助します。

フロントビュー

車両前方の映像とガイド線を組みあわせて表示。

→前進時や駐停車時における車両前方の確認を補助します。

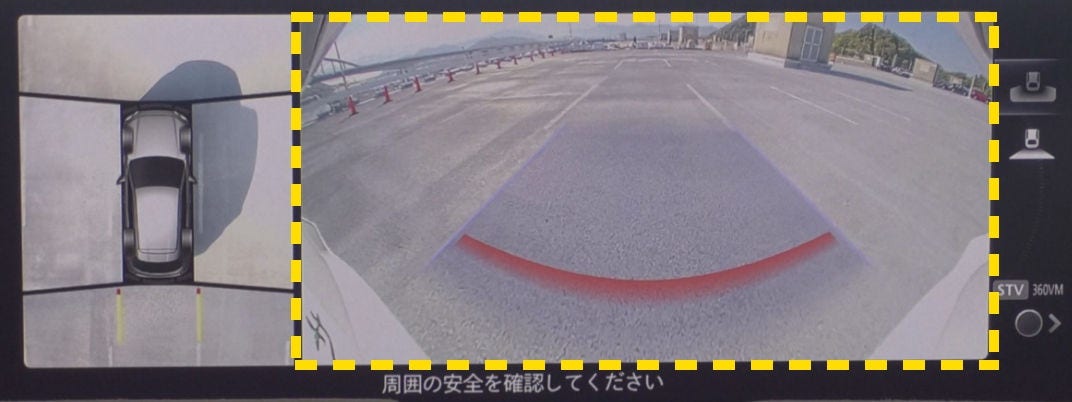

フロントワイドビュー

車両前方 (広域) の映像とガイド線を組みあわせて表示。

→前進時や交差点への進入時における車両前方の確認を補助します。

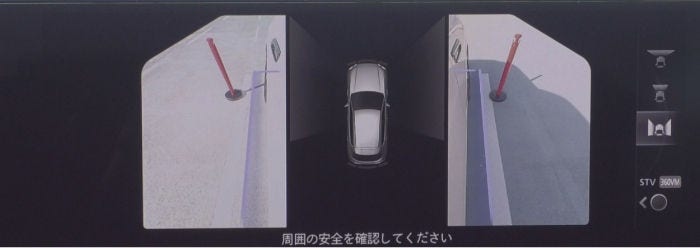

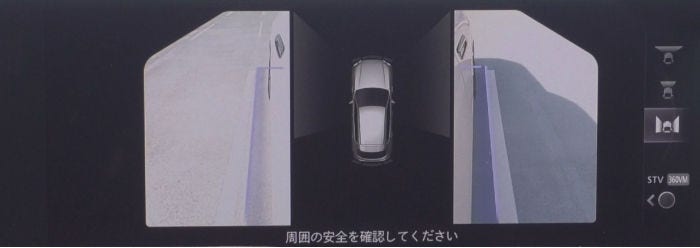

サイドビュー

車両左右前側面の映像とガイド線を組みあわせて表示。

→前進時や駐停車時における車両左右の前側面の確認を補助します。

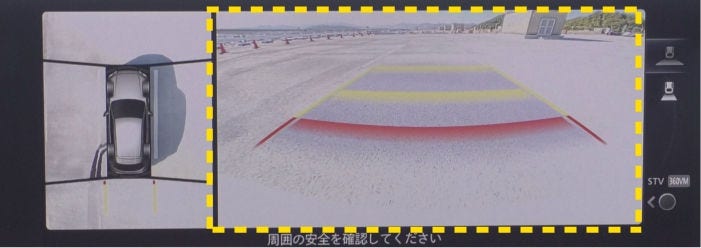

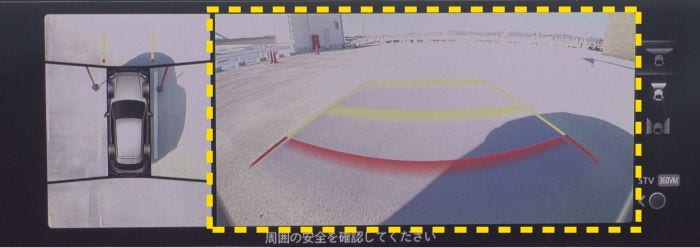

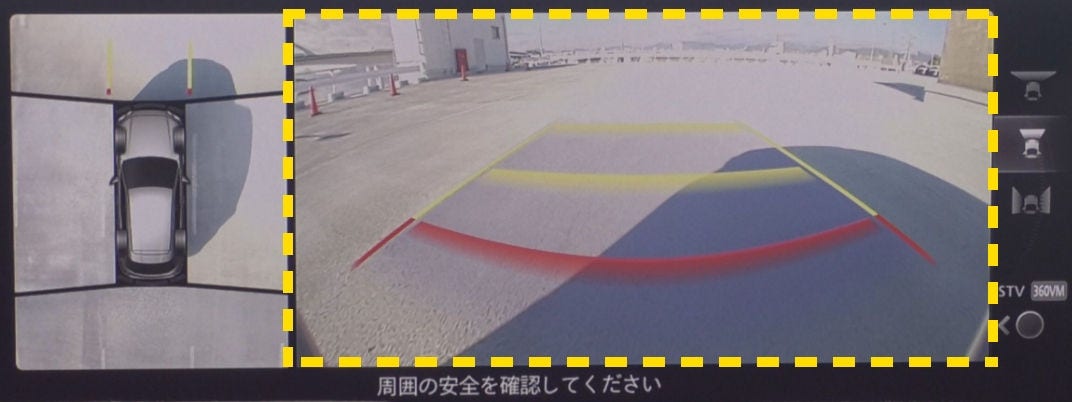

リアビュー

車両後方の映像とガイド線を組みあわせて表示。

→後退時や駐停車時における車両後方の確認を補助します。

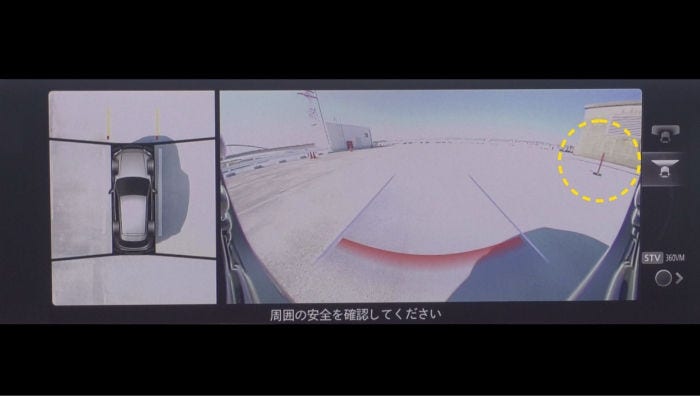

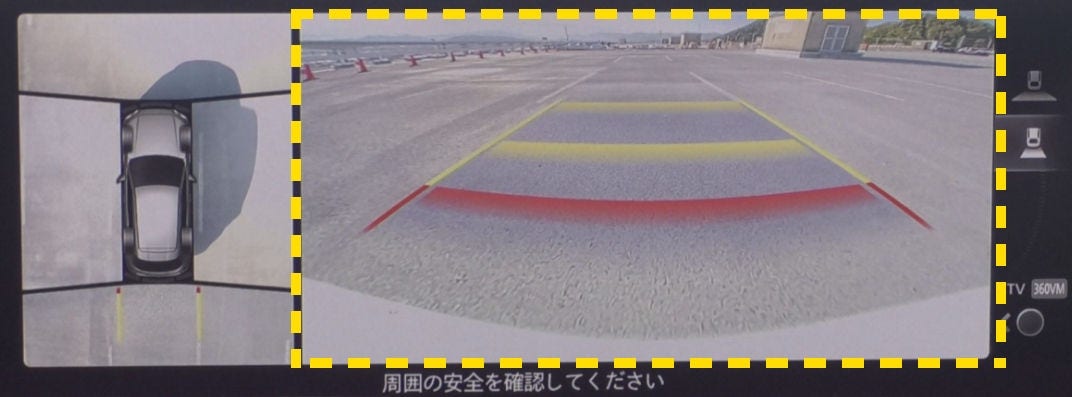

リアワイドビュー

車両後方 (広域) の映像とガイド線を組みあわせて表示。

→後退時や駐停車時における車両後方の確認を補助します。

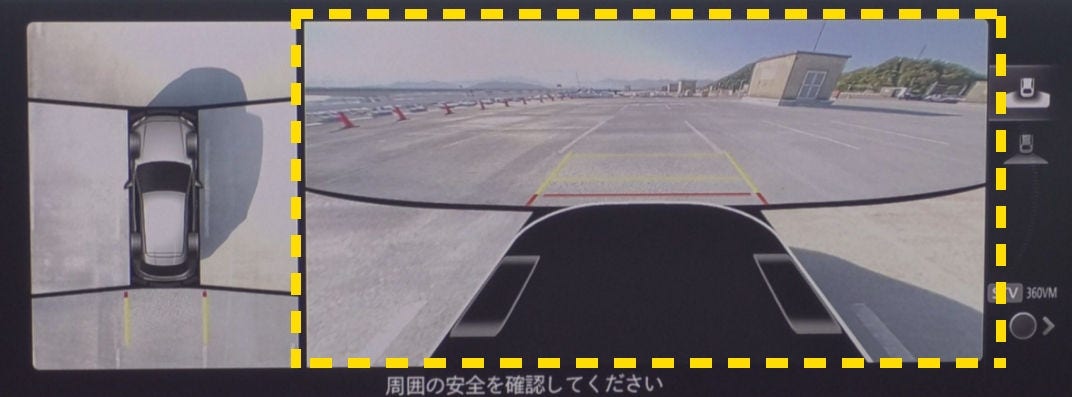

フロントシースルービュー

車両前部が透過したかのようなカメラ映像とガイド線を組みあわせて表示。

→前進時や駐停車時における車両前方･側方の確認を補助します。

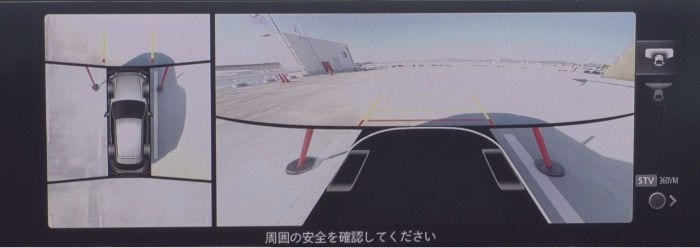

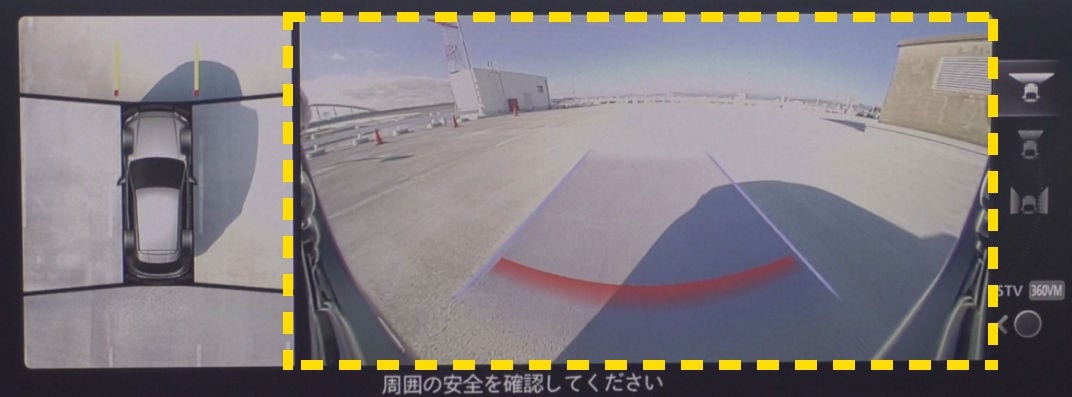

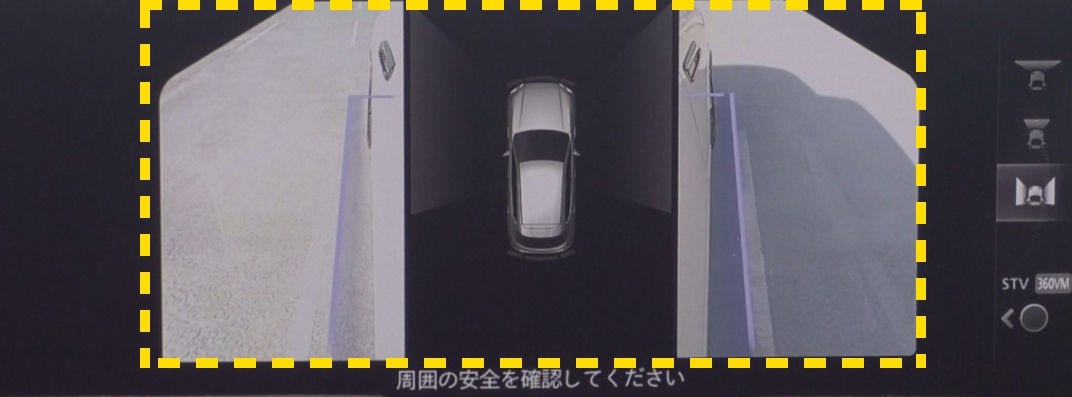

リアシースルービュー

車両後部が透過したかのようなカメラ映像とガイド線を組みあわせて表示。

→後退時や駐停車時における車両後方･側方の確認を補助します。

A.電源をONにして、３６０°ビュー・モニター・スイッチを押すと表示されます。

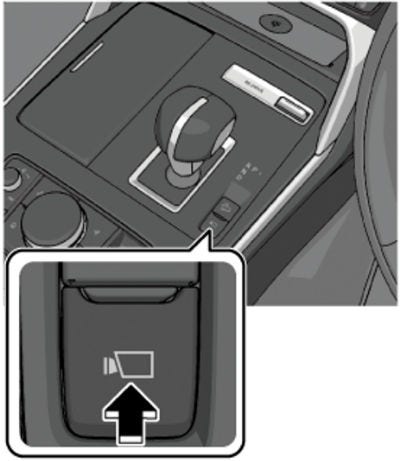

■スイッチの場所
セレクトレバー付近にあるボタン

2022年10月現在：MAZDA CX-60が対象

A.チェンジレバー/セレクトレバーの位置で、前方と後方どちらの画面が映しだされるか決まります。前方/側方が見たい場合は、R以外の位置にしてください。

■参考

チェンジレバー/セレクトレバーがR以外の位置の時：
前方/側方に関連する画面が表示（フロントシースルービュー、トップビュー/フロントビュー､フロントワイドビュー､サイドビュー）
チェンジレバー/セレクトレバーがRの位置の時：
後方に関連する画面が表示（リアシースルービュー、トップビュー/リアビュー､リアワイドビュー）

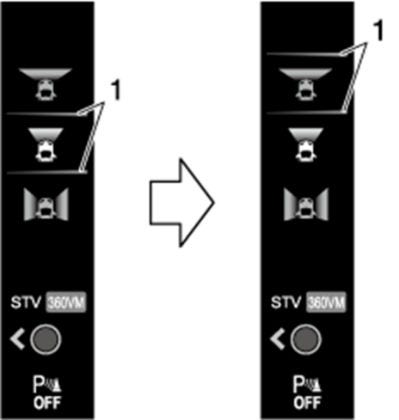

A.①コマンダーノブをまわして､表示したい映像にカーソルをあわせる
②コマンダーノブを押して､表示する映像を決定する。

■シースルービューと３６０°ビュー・モニターの切替え方法
①３６０°ビュー・モニター・スイッチを押す
②コマンダーノブを横方向に動かす
→３６０°ビューモード (３６０VM) とシースルービューモード (STV) とが切り替わります。

A.基本的に、次のいずれかの場合、表示を終了します。

① コマンダーノブ周囲のスイッチを押したとき
② 表示させてから、4分30秒経過したとき
③ 車速が15km/h以上になったとき
④ セレクトレバーをPの位置に変えたとき（オートマチック車）

■参考
Q. 車速15km/h以上で３６０°ビュー・モニター・スイッチを押すと表示されない？
A. 表示されます。ただし、8秒経過したあとに車速を15km/h以上であれば、表示を終了します。

※上記①～④のいずれかの場合にあたると、表示が終了します。
※操作に関する警告・注意事項に関しては、取扱説明書をご覧ください。

2

３６０°ビュー・モニター（シースルービュー）の見える範囲を知ろう～目視も合わせた運転時の確認ポイント～

３６０°ビュー・モニター（シースルービュー）には計8種類の画面がありますが、「どのモニター画面を選ぶべき？特に目視が必要なところは？」と、いざ使おうと思った時に悩んでしまいますよね。

そのため、３６０°ビュー・モニターを活用いただき、より心に余裕を持って運転いただくために、クルマの周りに対象物を置いて３６０°ビュー・モニター（シースルービュー）の見える範囲を検証しました！

確認する方向別に見える範囲を知る

３６０°ビュー・モニター（シースルービュー）と目視それぞれの確認するときのポイントが分かります
詳しく見るの「＋」ボタンを押すと詳細をご覧いただけます。

01 前方方向

01 前方方向を確認したい場合

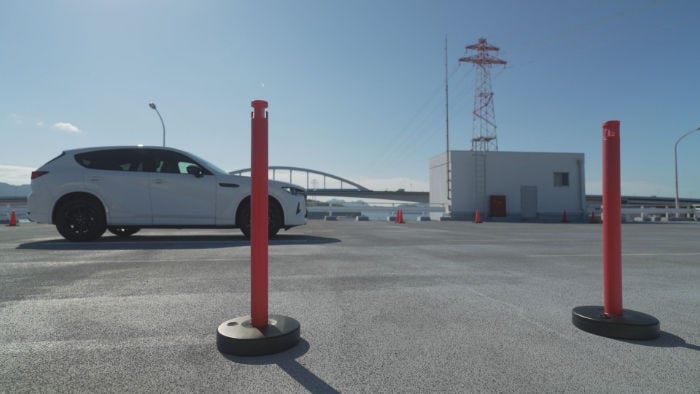

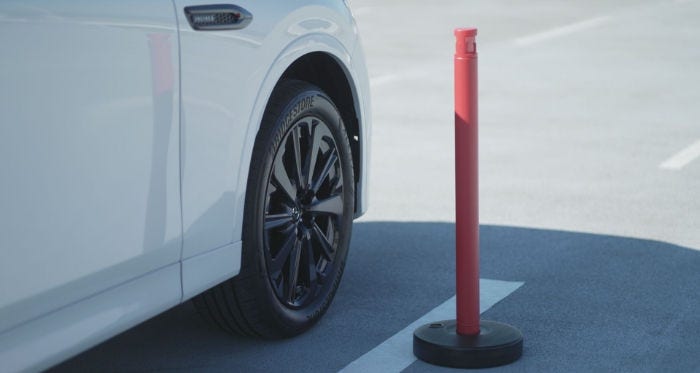

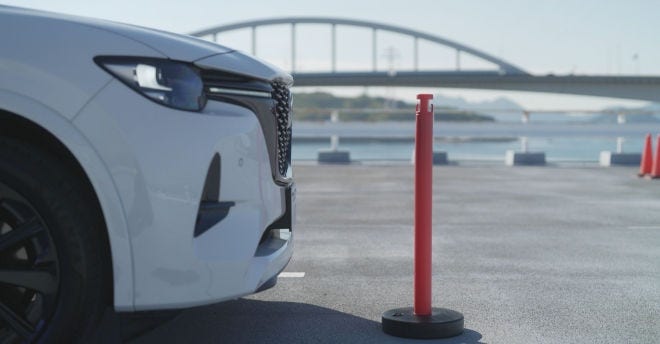

●外から見た対象物の場所

高さ：ポール 80㎝
バンパーとの距離：50cm未満

●３６０°ビュー・モニター画面と目視ではどう見える？

▼運転席からの視界
検証したCX-60は特に車高が高いので、80㎝のポールを確認することができませんでした。

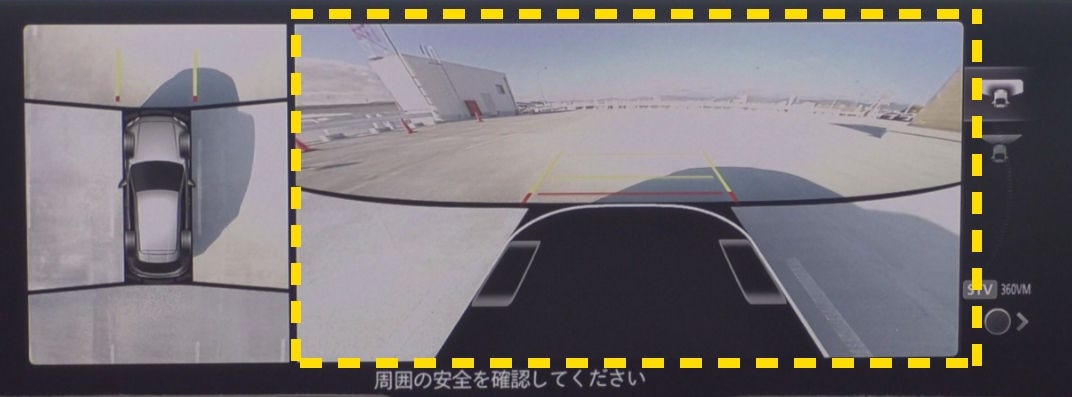

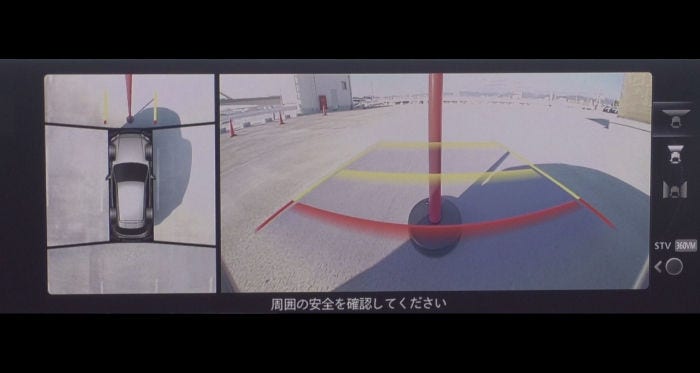

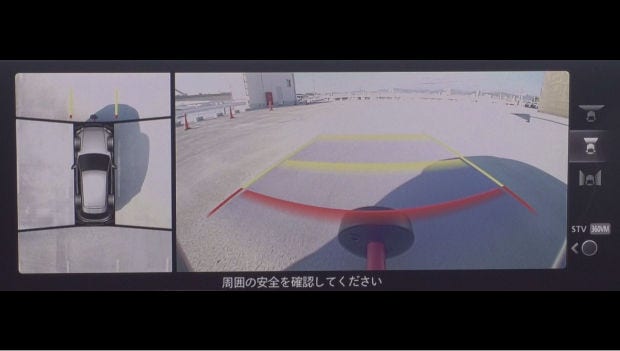

▼フロントビュー
上の一部分は途切れますが、ポールを確認できます！

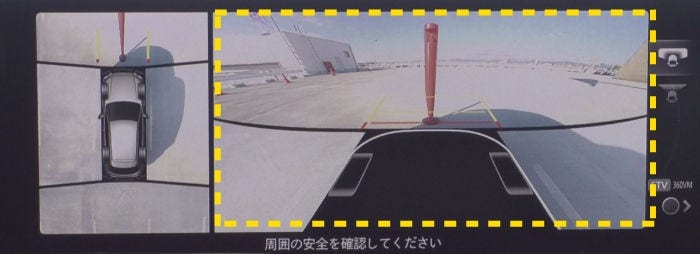

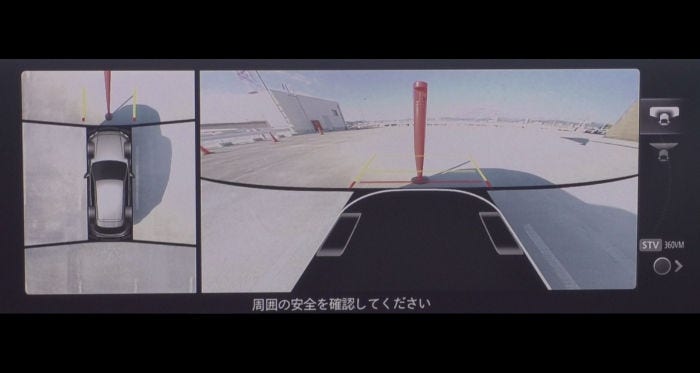

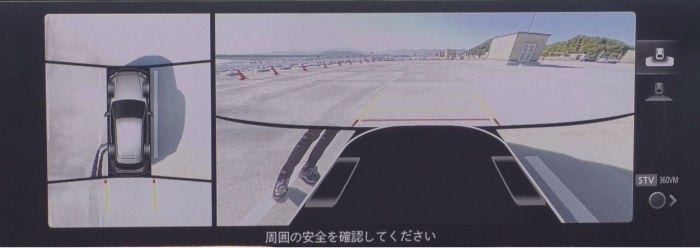

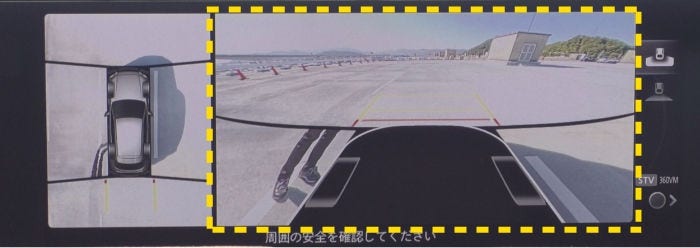

▼フロントシースルービュー
フロントビューと比較して、ポール全体が見やすくなっていることが分かります！

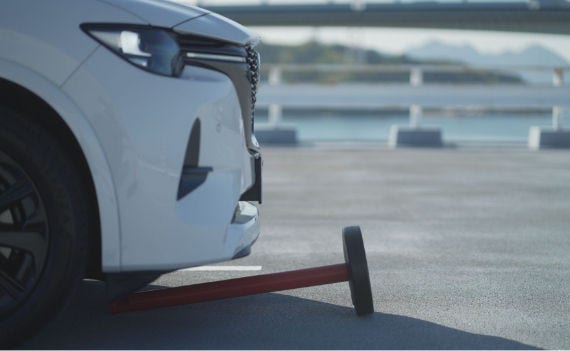

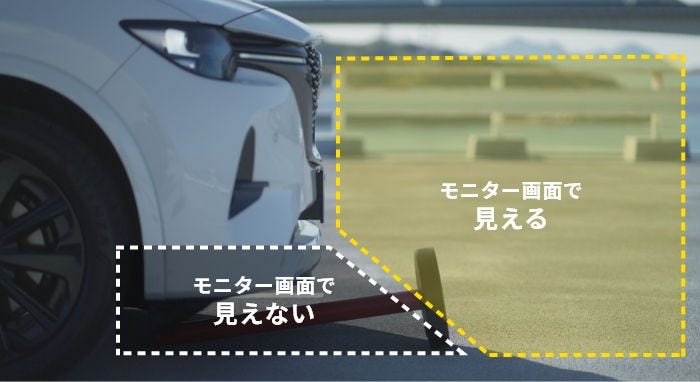

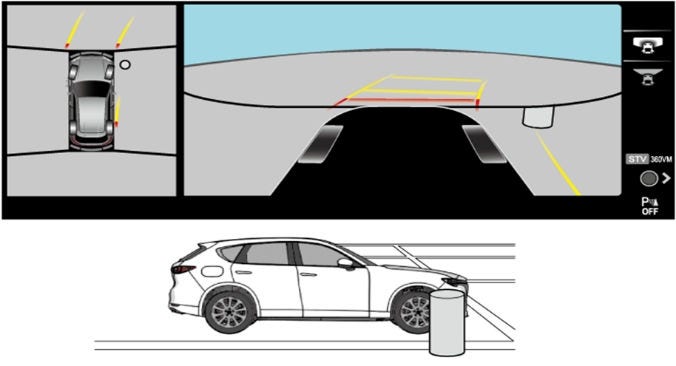

■参考：バンパーの下に対象物が入り込んでいた場合は？

●外から見た対象物の場所

●３６０°ビュー・モニター画面ではどう見える？

▼フロントビュー
バンパーより先は、一部確認できました！
一方、クルマの下は、画面では死角になっています。

ポイント：前方方向を確認したいときは？

クルマより前（バンパーの先から約50cm前後～）
→フロントシースルービュー、フロントビューで確認すると便利です！

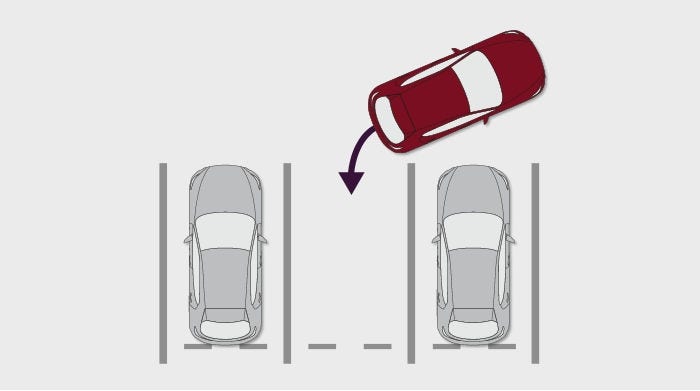

■前進駐車するときの使い分け
STEP1　駐車枠に入れる時：フロントシースルービュー
STEP2　停車する位置を決め、その場所に停めるとき：フロントビュー（距離がつかみやすいため）がおすすめです！

クルマ（バンパー）の下
→死角になっています。車両に乗り込む前に、目視で確認しましょう！

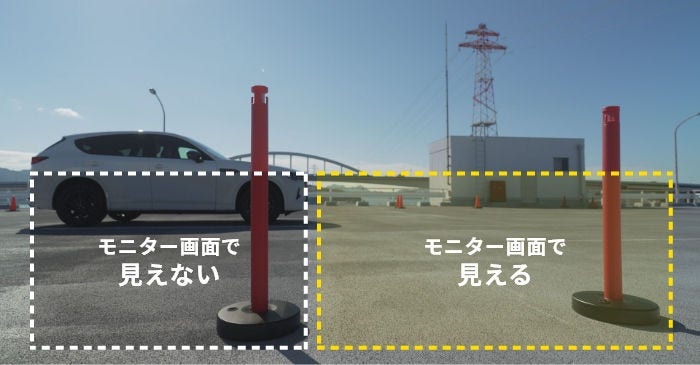

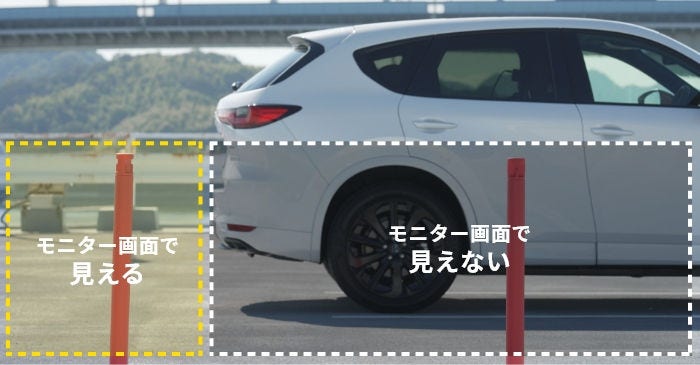

３６０°ビュー・モニターのカメラの特性上、バンパーから約50cm未満（赤い線より手前）にあると対象物の下側すべてを画面に映すことができませんので、より注意して目視をしてください。

■参考：フロントビューの表示範囲

動画で動きを確認する
